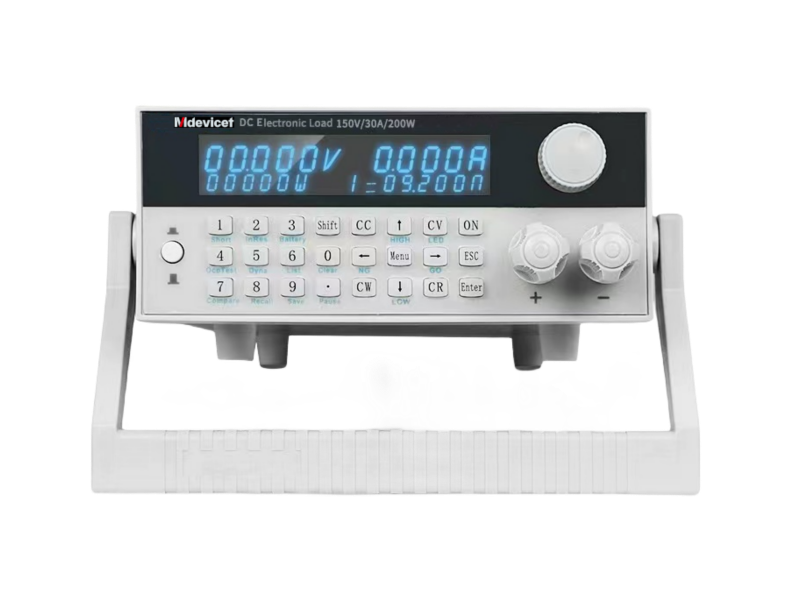

宽范围中功率直流电子负载
LGS系列为可编程直流电子负载，本系列负载配备有通讯接口，具有各种特定产品或性能的针对测试功能，可根据您设计和测试的需求，提供多用途解决方案。- 型号：LGS系列
- 电压：150V-500V
- 电流：30A-60A
- 功率：200W-660W
- 产品特点
- 技术参数
- 汽车级LCD液晶显示屏，亮度可调
- 数字键盘操作
- 高速通讯接口
- 测量具有高分辨率和高精确度
- 过电压/过电流/过功率/过热/极性反接保护
- 具有定电压、定电流、定电阻和定功率四种基本工作模式
- 具有旋转式编码开关，操作快速容易
- 远端量测功能
- 自动测试功能
- 电池测试功能
- 内阻测试功能
- 可编辑的多步序列测试功能
- 短路测试功能
- 动态测试功能
- 过流保护点/保护时间测试功能
- 采用温控的，PWM控制的高速风扇
- 具有内置蜂鸣器作为警告或提示
- 断电保持设置值的记忆功能
- 可通过计算机进行软件监控
- 本机可配置的110V/220V交流供电选择
|
型号 |
LGS 150-30 |
LGS 150-40 |
LGS 150-60 |
LGS 300-30 |
LGS 500-30 |
LGS 150-60 |
LGS 500-30 |
||
|
输入 |
电压 |
AC 110V/220V ±10%，50±2Hz |
|||||||
|
功率 |
＜20W |
||||||||
|
负载 |
电压 |
1-150V |
1-150V |
1-150V |
1-300V |
1-500V |
1-150V |
1-500V |
|
|
电流 |
0-30A |
0-40A |
0-60A |
0-30A |
0-30A |
0-60A |
0-30A |
||
|
最大功率 |
200W |
300W |
400W |
400W |
500W |
660W |
660W |
||
|
测量精度 |
主电流 |
±0.1%*满量程+±0.1%读数 |
|||||||
|
主电压 |
±0.03%*满量程+±0.05%读数 |
||||||||
|
控制精度 |
主电流 |
±0.1%*满量程+±0.1%读数 |
|||||||
|
主电压 |
±0.03%*满量程+±0.05%读数 |
||||||||
|
保护 |
过压 |
155V |
310V |
520V |
155V |
520V |
|||
|
过温 |
85℃ |
||||||||
|
过功率 |
220W |
320W |
420W |
420W |
520W |
670W |
670W |
||
|
过流 |
31A |
41A |
62A |
31A |
31A |
62A |
31A |
||
|
通讯接口 |
程控接口 |
RS232和RS485两种通讯端口 |
|||||||
|
功能 |
工作模式 |
CC、CV、CR、CW |
|||||||
|
常规功能 |
自动测试、动态测试、电池测试 |
||||||||
|
扩展功能 |
电池内阻测试、过流保护点/保护时间测试 |
||||||||
|
扩展功能 |
标准版 |
远端电压测量，输入触发，PASS输出口和FAIL输出口 |
|||||||
|
ATE专用版 |
纹波测试、D+/D-电压测试、时序（启动/上升/保持/下降时间）测试 |
||||||||
|
使用环境温度范围 |
0～500℃ |
||||||||
|
使用环境湿度范围 |
10%～90% RH |
||||||||
|
DC输入端对机箱耐压 |
±250VDC |
||||||||
|
DC输入端对机箱绝缘电阻 |
>20MΩ，500VDC时 |
||||||||
|
AC输入端对机箱绝缘电阻 |
>20MΩ，500VDC时 |
||||||||
|
外形尺寸（mm）L×B×H |
约400×260×110 |
||||||||
|
重量（Kg） |
4.0 |
5.0 |
|||||||
|
具体可根据客户要求定制 |
|||||||||
