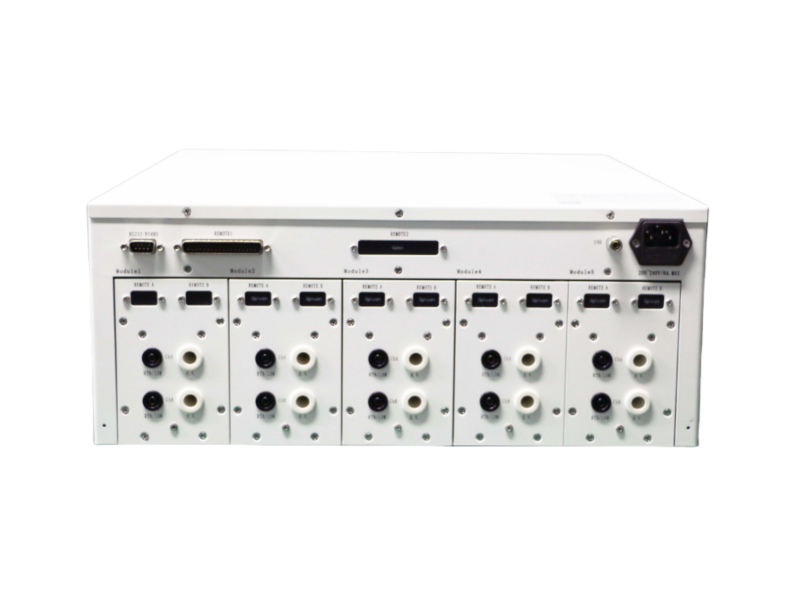

10通道并行-耐压测试仪
一台=10台耐压机，具备交流耐压/直流耐压/绝缘阻抗测试功能，可加装10个模组，实现同时独立测试10个产品，适用于电源、PCB、电容等产能大、节拍快的自动化生产线。- 型号：SD-M10
- 测试功能：ACW/DCW/IR
- 耐压测试：AC:5kV/10mA；DC:6kV/5mA
- 绝缘电阻测试：2kV/50GΩ
- 产品特点
- 技术参数
- 交流耐压、 直流耐压、绝缘阻抗三合一功能
- 多达十模组耐压通道同时输出，可同时测试十个产品
- 模组插拔式设计，可自由选择模组数量，更换便捷
- 每个模组独立显示 PASS/FAIL 测试结果
- 可选择同步模式或独立模式
- AC 漏电流标配 10mA，可选配至 20mA
- 七英寸超大液晶屏，触摸屏操作
- 开路 / 短路侦测 , 快速放电功能
- 操作面板锁定功能
- 标配标准 RS-232 或 RS-485 通讯接口
|
型号 |
SD-M10 |
||
|
通道数 |
10 |
||
|
交流耐压 |
|||
|
输出 |
5KV AC/10mA |
||
|
|
范围 |
解析度 |
精度 |
|
输出电压 |
0 - 5000 |
1 |
± (2% of setting + 5V) |
|
输出频率 |
50Hz/60Hz ± 0.1%, User Selection |
||
|
输出波形 |
Sine Wave , Crest Factor = 1.3 - 1.5 |
||
|
稳压率 |
± (1% of output + 15V), From no load to full load |
||
|
设定 |
|||
|
漏电流上限 , mA |
0.100 - 10.00 mA |
0.01 |
|
|
漏电流下限 , mA |
0.000 – 10.00mA |
0.001 |
|
|
爬升时间 ,second |
0.0 - 999.9s |
0.1 |
± (0.1% +0.05sec) |
|
测试时间 ,second |
0,0.5 - 999.9(0=continuous) |
0.1 |
|
|
电弧侦测 |
0, 1 - 9 ranges (0=OFF, 9 is the most sensitivity) |
||
|
直流耐压 |
|||
|
输出 |
6KV DC/5mA |
||
|
|
范围 |
解析度 |
精度 |
|
输出电压 |
0 - 6000 |
1 |
± (2% of setting + 5V) |
|
设定 |
|||
|
漏电流上限 , mA |
0.020 - 5.00 mA |
0.01 |
|
|
漏电流下限 mA |
0.000 – 5.00 mA |
0.001 |
|
|
爬升时间 , second |
0.1 - 999.9s |
0.1 |
± (0.1% + 0.05sec) |
|
测试时间 ,second |
0, 0.5 - 999.9s s(0=continuous) |
0.1 |
|
|
电弧侦测 |
0, 1 - 9 ranges (0=OFF, 9 is the most sensitivity) |
||
|
放电时间 |
≤ 200 msec |
||
|
绝缘阻抗 |
|||
|
输出 |
2KVDC/50GΩ |
||
|
输出电压 , V |
100 - 2000 |
1 |
± (2% of setting + 5V) |
|
设定 |
|||
|
绝缘阻抗上限设定 , MΩ |
0, 1 - 50000 (0=OFF) |
0.01MΩ @1.00-99.99MΩ |
≥ 500VDC,1-999M ±(2% of reading+0.5MΩ) @1-100M； ≥ 500VDC,1-999M ±(2% of reading+5MΩ) @100-999M； ≥ 500VDC,1G-5G ±(5% of reading+0.1GΩ)； ≥ 500VDC,5G-50G ±(10% of reading+0.1GΩ)； ＜ 500VDC,1G-50G ±(10% of reading+5MΩ)； ＜ 500VDC,1G-50G ±(20% of reading+0.1GΩ) |
|
0.1MΩ @100.0-999.9MΩ |
|||
|
阻抗下限设定 , MΩ |
0, 1 - 50000 (0=OFF) |
0.01GΩ @1.00-50.00GΩ |
|
|
爬升时间 , second |
0.1 - 999.9 |
0.1 |
± (0.1% + 0.05sec) |
|
测试时间 , second |
0, 0.5 - 999.9(0=continuous) |
0.1 |
± (0.1% + 0.05sec) |
|
其他 |
|||
|
输入电源 |
220Vac±10%, 50/60Hz ± 5%, Fuse 6A Fast |
||
|
遥控 |
Input : Test , Reset |
||
|
Output : Pass , Fail , Processing |
|||
|
显示 |
7'Touch pannel |
||
|
屏幕锁定 |
Yes |
||
|
记忆组 |
100 groups |
||
|
通讯接口 |
RS-232 OR RS-485 |
||
|
使用环境 |
0-40℃ , 20-80%RH |
||
|
尺寸 |
W 443mm×H 177mm×D 610mm |
||
