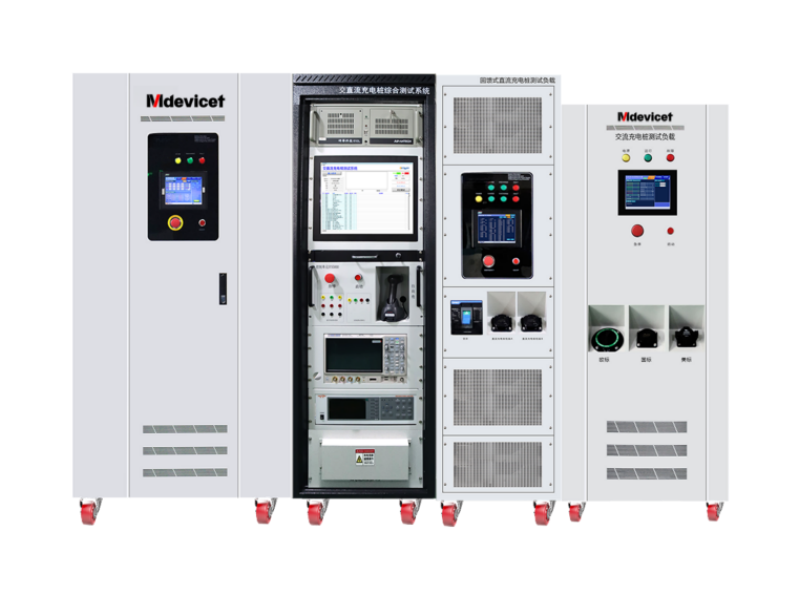

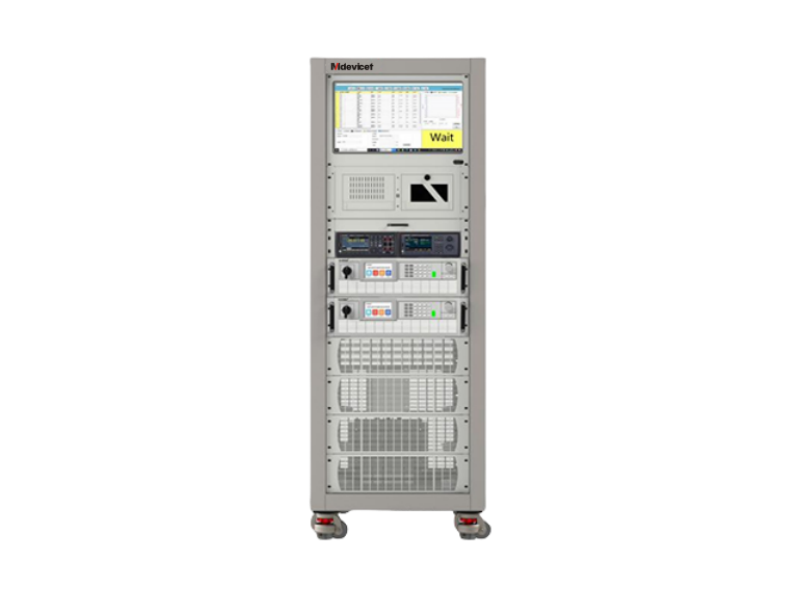

交直流充电桩测试系统
◉ 交流充电桩：3.5kW-40kW；◉ 直流充电桩7kW-600kW；◉ 可满足非车载充电机的电气性能、安规性能、互操作性测试、协议一致性测试等方面的测试，可实现自动导出测试报告，对充电设施的电性能指标实现自动化测试，满足充电桩电性能一键测试的要求。- 产品特点
- 技术参数
- 开放性架构软件平台
- 内建交直流充电桩国标测试项目
- 测试项目编辑功能
- 测试程序编辑功能
- 测试报告编辑打印功能
- 统计分析报表编辑功能
- 在线仪器控制功能
- 使用者权限设定
- 测试项目管理功能
- 测试人员管理功能
- 可以系统预设测试项目，提高测试生产率
- 根据用户需求可扩散硬件
- 测试数据可追溯性，测试结果与产品条码对应
- 测试记录及测试结果文件保存至本机和服务器或者MES系统
- 支持含有支持GPIB/USB/RS232/RS485/CAN/LAN/PC接口仪器
- 直流充电桩自动测试系统组成部分：① 工业机主机；② 电网模拟器；③ 显示器；④ 系统控制单元（控制导引部分）；⑤ 交/直流接口模拟装置（国标、欧标、美标等）；⑥ 功率分析仪；⑦ 数字示波器；⑧ 数字万用表；⑨ 安规测试仪；⑩ 回馈式直流负载；⑪ 可编程交流负载
|
遵循标准 |
||
|
序号 |
标准号 |
标准名称 |
|
1 |
GB 191 |
包装储运图示标志 |
|
2 |
GB 4793.1 |
测量、控制和实验室用电气设备的安全要求第*部分：通用要求 |
|
3 |
GB/T 18487.1-2015 |
电动汽车传导充电系统第1部分: 通用要求 |
|
4 |
GB/T 18487.2-2017 |
电动汽车传导充电系统第2 部分：非车载传导供电设备电磁兼容要求 |
|
5 |
GB/T 20234.2-2015 |
电动汽车传导充电用连接装置第2部分：交流充电接口 |
|
6 |
GB/T 20234.3-2015 |
电动汽车传导充电用连接装置第3部分：直流充电接口 |
|
7 |
GB/T 27930-2015 |
电动汽车非车载传导式充电机与电池管理系统之间的通信协议 |
|
8 |
Q/GDW1592-2014 |
电动汽车交流充电桩检验技术规范 |
|
9 |
Q/GDW1591-2014 |
电动汽车非车载充电机检验技术规范 |
|
10 |
N/BT 33001-2018 |
电动汽车非车载传导式充电机技术条件 |
|
11 |
GB∕T 18487.2-2017 |
电动汽车传导充电系统第2部分：非车载传导供电设备电磁兼容要求 |
|
12 |
GB∕T 33594-2017 |
电动汽车充电用电缆 |
|
13 |
NBT 33008.12018/2013 |
电动汽车充电设备检验试验规范*1部分非车载充电机 |
|
14 |
NBT 33008.22018/2013 |
电动汽车充电设备检验试验规范第2部分交流充电机 |
|
15 |
GB/T 34657.1-2017 |
电动汽车传导充电互操作性测试规范第1部分：供电设备 |
|
16 |
GB/T 34658-2017 |
电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试 |
|
17 |
IEC61851-1/23/24 |
电动汽车传到充电系统 |
|
18 |
IEC61851-21-2 |
电动车辆导电充电系统第21部分：导电连接至交流/直流电源的电动车辆要求 |
|
19 |
IEC62477 |
电力电子变换器系统和设备的安全要求 |
|
20 |
DIN70121 |
一致性及互操作性测试 |
|
21 |
DL/T621-1997 |
交流电气装置的接地 |
|
22 |
ISO 15118-4-2018 |
道路车辆.电网通信接口车辆 |
|
23 |
IEC 61851-23 |
Electric road vehicles and industrial trucks |
|
24 |
IEC 62196-1 |
International standard norme internationanle Part1:General requirements |
|
25 |
IEC 62196-2 |
International standard norme internationanle Part2:Dimensional compatibility and interchangeability requirements for a.c. pinand contact-tube accessories |
|
26 |
IEC 62196-3 |
International standard norme internationanle |
|
测试功能 |
|||
|
直流充电桩 |
交流充电桩 |
||
|
项目 |
测试项目 |
项目 |
测试项目 |
|
功能检查 |
充电设定方式检查 |
功能检查 |
充电设定方式检查 |
|
通讯功能试验 |
通讯功能试验 |
||
|
显示功能试验 |
显示功能试验 |
||
|
输入功能试验 |
输入功能试验 |
||
|
计量功能试验 |
计量功能试验 |
||
|
输入性能测试 |
输入电压测试 |
保护功能试验 |
异常停止充电功能试验 |
|
输入电流测试 |
带载分合电路试验 |
||
|
输入功率测试 |
过负荷保护试验 |
||
|
输入功率因素测试 |
短路保护试验 |
||
|
输入谐波测试 |
漏电流保护试验 |
||
|
待机功耗测试 |
输入过压保护试验 |
||
|
输入欠/过压关断点测试 |
输入欠压保护试验 |
||
|
输入欠/过压恢复点测试 |
锁止装置功能试验 |
||
|
输入频率缓升/缓降测试 |
过温保护试验 |
||
|
输入电压缓升/缓降测试 |
|
||
|
输出性能测试 |
输出电压误差试验 |
其他试验 |
充电连接方式检查 |
|
输出电流误差试验 |
|
||
|
稳压精度试验 |
|
||
|
稳流精度试验 |
|
||
|
纹波系数试验 |
|
||
|
限压/流特性试验 |
|
||
|
效率和功率因素试验 |
|
||
|
均流不平衡度试验 |
|
||
|
输出电流控制时间试验 |
|
||
|
输出电流停止效率试验 |
|
||
|
安全要求试验 |
输入过压/欠压保护试验 |
其他试验 |
充电接口、通信、控制兼容性试验 |
|
输入过流/欠流保护试验 |
绝缘性能测试 |
||
|
过温保护试验 |
接地连续性试验 |
||
|
急停功能试验 |
低压辅助电源试验 |
||
|
软启动试验 |
|
||
|
电池反接试验 |
|
||
|
蓄电池电压检测试验 |
|
||
